eva是一種產(chǎn)品原料，通過它可以制成各種產(chǎn)品，常見的有eva包裝材料等等。那你知道eva發(fā)泡都需要用到哪些原材料嗎?讓eva包裝材料專業(yè)人員小鴻，給大家介紹一下：

　　eva發(fā)泡配方一般由以下六種原料構(gòu)成：主料，填充劑，發(fā)泡劑，架橋劑，發(fā)泡促進(jìn)劑，潤滑劑。

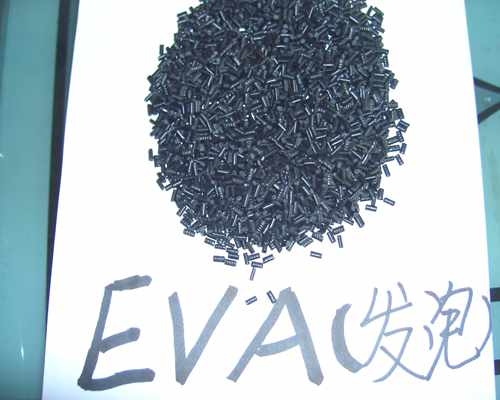

　　一、主料

　　主料是EVA和/或PE。有時候為了改善產(chǎn)品的物理性能，還可以適當(dāng)添加一些其他材料，比如，橡膠，POE等，還甚至可以加一點(diǎn)TPR來加強(qiáng)某些物理性能。EVA呢，主要指標(biāo)就是VA含量，它的高低決定與EVA發(fā)泡制品的一切性能,都有直接關(guān)系。當(dāng)然。有的只用PE也能發(fā)泡。具體用什么主料還是要看產(chǎn)品的要求。

　　二、填充劑

　　目前一般用碳酸鈣或者滑石粉。它的用途在與降低成本，增加產(chǎn)品剛性等等，還能起一點(diǎn)導(dǎo)熱的作用。一般以粒徑大小做為質(zhì)量指標(biāo)(當(dāng)然，含水量也是一方面)，原則上，越細(xì)越好，當(dāng)然價格也會高一些。最大用量在我見過的配方中有40Phr(用量為主料的百分比) 。

　　三、發(fā)泡劑

　　一般都習(xí)慣用AC系列的發(fā)泡劑，比如AC-3000H，AC系列發(fā)泡劑屬于高溫發(fā)泡劑，分解溫度在220多度。也有低溫發(fā)泡劑，比如AD-300，分解溫度在140度，還有中溫發(fā)泡劑等。因為價格相差并不大，而高溫發(fā)泡劑相對來說會穩(wěn)定一些，所以現(xiàn)在很多老做EVA的都改用高溫的了，也有搭配使用的。AC的用量，得根據(jù)具體倍率。

　　四、架橋劑

　　現(xiàn)在用最多的是DCP，以前也有用TAIC，PL400等。DCP的半衰期180度時是1分鐘，130度時是10分鐘，所以呢，一般練料時，溫度盡量控制在120度以下。有的產(chǎn)品對氣味有要求的，可以使用另外一種架橋劑BIPB，它一般和TAIC配合使用。DCP的用量，在平板發(fā)泡和模內(nèi)小發(fā)泡中，一般用0.5-0.6Phr，射出發(fā)泡中一般0.8-1.0Phr。當(dāng)然，也有適當(dāng)加減一點(diǎn)的，也有不同此用法的。

　　五、發(fā)泡促進(jìn)劑

　　現(xiàn)在用得比較多的有兩種，氧化鋅粉，和硬脂酸鋅粉。以前我們這也用這兩種搭配，現(xiàn)在只用氧化鋅了。單一種也能達(dá)到效果，而且產(chǎn)品的穩(wěn)定性可能還要好一些。氧化鋅能使AC的分解溫度降低到160度左右，便于生產(chǎn)。我們這有個共識，一般氧化鋅用量不超過0.2Phr，過多產(chǎn)品收縮會相對大一點(diǎn)。當(dāng)然，太少的話發(fā)泡速度太慢，所以最好也不要低于1.0hr/。

　　六、潤滑劑

　　一般用硬脂酸。其實它沒多大作用，就是讓練料時，不粘機(jī)器。用多了反而不好，因為它能降低分之間摩擦力，使大多數(shù)物理性能都降低。

　　以上就是eva包裝材料專業(yè)人員小鴻，對于eva包裝材料發(fā)泡的原材料介紹，希望對大家有所幫助，如果大家還想了解關(guān)于eva材料的相關(guān)信息，歡迎繼續(xù)關(guān)注我們。
